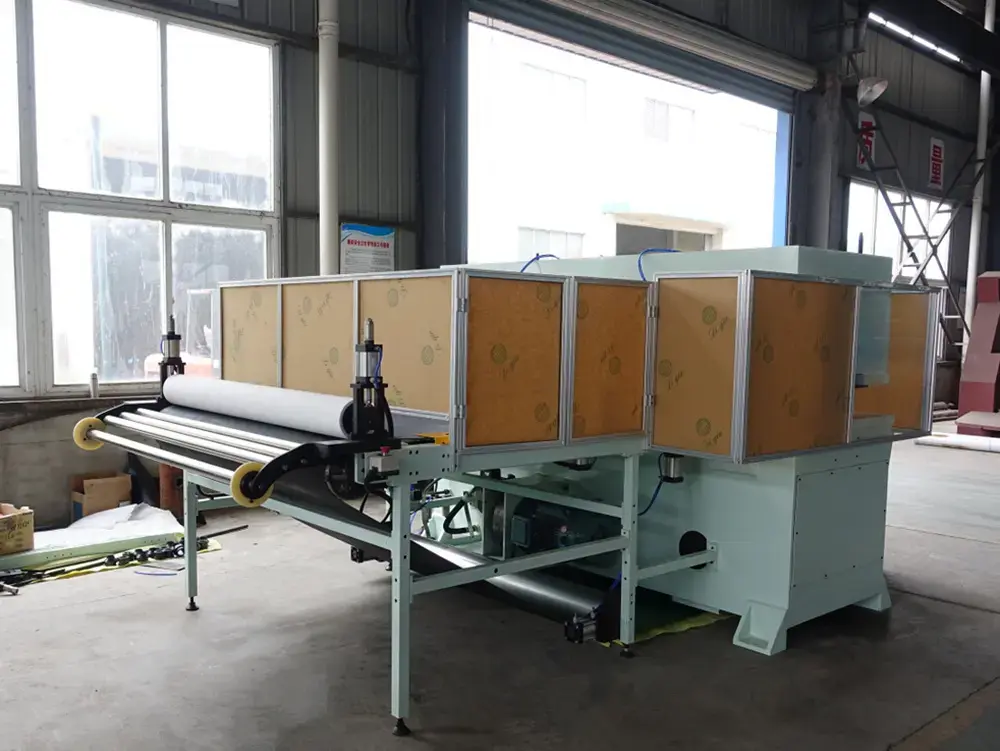

Förderbandstanzmaschine
Die Maschine kann zum kontinuierlichen und großen Schneiden von nichtmetallischen Materialien in Rollen wie Stoff, Schaumstoff, Filz, EVA, Gummi und anderen ähnlichen Materialien verwendet werden. Die Materialien werden dem Schneidbereich von der Vorderseite der Maschine zugeführt und die fertigen Produkte werden auf der anderen Seite ausgegeben, was einen effizienten und sicheren Betrieb gewährleistet.
Maximale Schnittkraft: 60T, 100T, 200T, je nach individuellen Anforderungen
Schnittbereich: 1600*1200 mm, je nach individuellem Bedarf
Spannung/Hubhöhe: 25–135 mm
Hauptmerkmale
Präzise Dosierung
Die Maschine verwendet eine pneumatische Klemmung, um das Material zu bewegen, um sicherzustellen, dass das Material nicht verformt oder verschoben wird.
Flexible Betriebsmodi
Es bietet vollautomatische, halbautomatische und manuelle Modi und stellt so sicher, dass unterschiedliche Produktionsanforderungen erfüllt werden.
Erhöhte Leistung
Der Antrieb der Maschine erfolgt über einen Servomotor. Der Materialvorschub erfolgt über den Zahnriemenantrieb in Längsrichtung, die Vorschublänge kann direkt am Touchscreen eingestellt werden.
Haltbarkeit und Wartung
Sie ist mit einem zentralen automatischen Schmiersystem ausgestattet, das die Präzision der Maschine erhält und ihre Lebensdauer verlängert.
Effizienter Materialtransport
Die Materialien werden reibungslos geladen, gestanzt (geprägt) und auf dem Förderband abtransportiert, wodurch der gesamte Prozess optimiert wird, sowohl für Blatt- als auch für Rollenmaterialien.
Anpassbares Faltsystem
An individuelle Kundenbedürfnisse angepasst, mit separaten Plattformen für Plattenmaterialien und einem anpassbaren Rollenzuführsystem.
Starke Struktur
Die Hauptschneidemaschine besteht aus einer Viersäulenführung, einem Hydraulikteil und einem stabilen Maschinenrahmen.
Schneller Werkzeugwechsel
Die Oberplatte verfügt über einen pneumatischen Befestigungsmechanismus für die Stanzform, so dass die Stanzform bequem und schnell gewechselt werden kann.
Spezifikationsparameter
Modell | XCLP4-600 | XCLP4-1000 |
|---|---|---|
Maschinengewicht (ungefähr) | 7500 kg | 10500 kg |
Hauptmotorleistung | 5,5 kW | 11 kW |
Spannung / Hubhöhe (mm) | 25-135 mm | 25-135 mm |
Schnittbereich (mm) | 1250*1200mm/1600*1200mm | 1600*1200mm |
Maximale Schnittkraft | 600 KN | 1000 KN |
Maschinenstruktur
Stufenförderer mit Klemmvorrichtung
Diese Einheit besteht aus Servomotor, Drehzahlminderer, Synchronriemenantriebssystem, pneumatischer Spannvorrichtung, Spannvorrichtung und Förderband; Das Förderband verfügt über stanzbeständige Eigenschaften.
Hauptschneidemaschine
Die Hauptschneidemaschine besteht aus einer Viersäulenführung, einem Hydraulikteil, einem Maschinenrahmen und anderen Elementen.
Elektronik
Der Hauptschaltschrank befindet sich auf der rechten Seite der Maschine (je nach Platzbedarf kann der Kunde über die entsprechende Platzierung entscheiden).
SPS-System
Die gesamte Maschine wird per SPS gesteuert, bei Bedarf kann ein CNC-System hinzugefügt werden.
Vielseitige Anwendbarkeit
Die Kuntai-Förderbandschneidemaschine eignet sich hervorragend zum Schneiden verschiedener Materialien wie Stoffe, Schaumstoffe, Schwämme, Kunststoffe, Leder, Gummi, EVA, PVC, Pappe, Papierprodukte, Haushaltstextilien, Verpackungsmaterialien, Vliesstoffe, Teppiche, Automatten , Filz, synthetische Materialien. Es verarbeitet gekonnt sowohl Rollen- als auch Blechmaterialien und ist somit ein vielseitiges Werkzeug in jeder industriellen Schneidumgebung.
