UHMWPE UD folyamatos ortogonális vulkanizálás Crossply Machine
A Crossply gép szegmenseket vág a UD-ból, majd azokat a kívánt irányba – jellemzően 0/90° – rendezi, és összenyomja őket. A gép részei közé tartozik a 0° letekercselő eszköz, a 90° letekercselő eszköz, a szélességbeállító eszköz, a préselő és lamináló eszköz, valamint a visszacsévélő eszköz, stb. Használható 2/4/6/8 UD szövetek préselésére és laminálására. Ezzel a módszerrel a megerősítés hatékonyabbá válik, ami könnyebb és vékonyabb technikai textíliát eredményez. A Crossply gép jelentős előrelépést képvisel a gyártási technológia terén, páratlan teljesítményt, sokoldalúságot és fenntarthatóságot kínálva. Fejlett jellemzőivel és innovatív tervezésével a gyártók számára ideális megoldás lesz, akik szeretnék növelni gyártási képességeiket és megelőzni a versenytársakat. Tapasztalja meg a gyártás jövőjét a Crossply géppel.
Legfőbb tulajdonságok
Hidraulikus erő és vezérlés
A 6000KN négyhengeres hidraulikus erőhatás a 1700 * 1700 mm-es lamináló asztalon működik, amely kombinálva van az HMI+PLC vezérléssel, hogy irányítsa a nyomást, gyorsulást, nyomás fenntartást és egyéb funkciókat.
0° UD feszítési tekercs
A 0° UD 3-tengelyes feszítési tekercs három UD anyag tekercselésére képes, biztosítva a feszítve történő letekerést.
90° UD feszítési tekercs és szervomotor
A 90° UD feszítési tekercs pneumatikus anyagbefogóval van ellátva, amely szervomotorral mozog oldalirányban, biztosítva, hogy az UD anyag ne deformálódjon vagy térjen el a mozgás közben; a szervomotor meghajtása lehetővé teszi az oldalirányú anyagkihúzást, a darabok méretének közvetlen bevitelét és beállítását a kijelzőn.
Laminált termék húzása szervo hengerekkel
A laminált terméket szervo hengerekkel húzzák, hogy minden egyes alkalommal javuljon a hosszanti specifikáció, és a feszítéssel történő tekercselés kombinációjával érjék el az UD kompozit termék feltekercselését.
Pneumatikus felső préslemez
A többpontos felső préslemez pneumatikus szerkezetére támaszkodva az anyagbefogó erőpontok következetesen működnek, biztosítva a gyors leereszkedést.
Hővágó test a fragmentáláshoz
A hővágó testet keresztirányú fragmentálásra használják.
Laminált termék húzása és tekercselés
A laminált terméket szervo hengerekkel húzzák, hogy minden egyes alkalommal javuljon a hosszanti specifikáció, és a feszítéssel történő tekercselés kombinációjával érjék el az UD kompozit termék feltekercselését.
Magas frekvenciás edzés és kemikáliszkróm bevont pálya
A mozgó pálya felületén magas frekvenciás edzést és kemikáliszkróm bevonatot alkalmaznak, hogy biztosítsák a hosszú élettartamot.
Specifikációs paraméterek
Anyag szélessége | ≤ 1650mm |
Préselő tonnázs | 6000KN |
Hőforrás közeg | Thermal oil |
Préselési módszer | Hydraulic |
Vezérlési mód | HMI+PLC |
Képátviteli vezérlés | Variable frequency+servo drive |
Teljes teljesítmény | 90KW |
Áramellátás | 380V/50Hz |
Hossz * szélesség * magasság | 9500 * 7500 * 5000mm |
Munkapad mérete | 1700 * 1700mm |

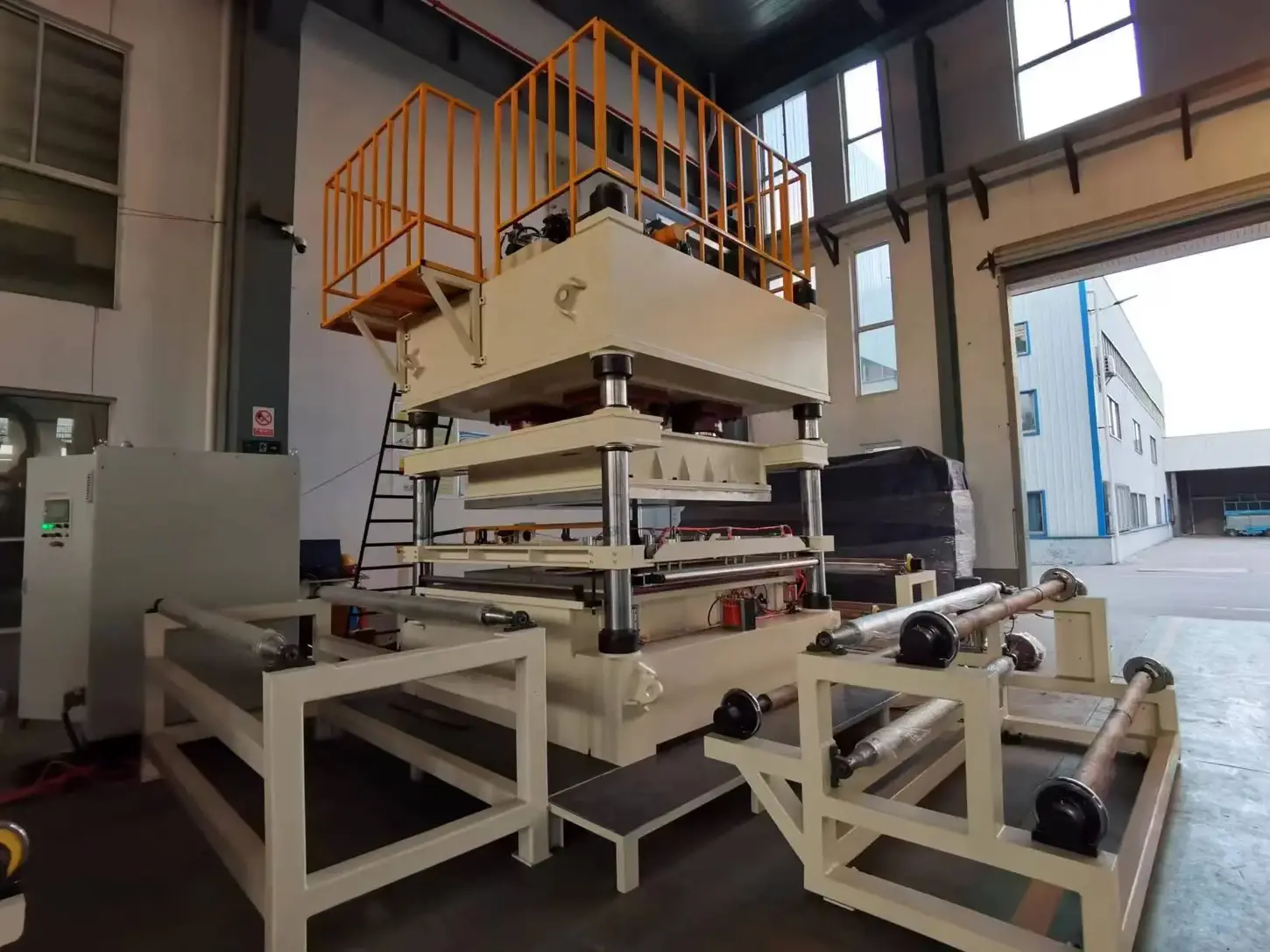

Gép felépítése
Termékminta
A Crossply gép munkafolyamata
-
A PE UD unidirekcionális szövetet a 0° és 90° feszítési letekercselő eszközökre helyezzük.
-
A 0° UD szövetet feszítve vezetjük a forró préselő platformra a szervo vontatószerkezettel.
-
Miután a 90° UD szövetet meghúzták és elérte a szervo szélességbeállító pozíciót, a forró vágóeszközzel levágásra kerül.
-
A felső forró préselő fej gyorsan lepréselődik, és a nyomás jelzésérzékelőn keresztül kerül továbbításra, hogy vezérelje a kompozit anyagokat.
-
A szervo vontatást a feszítőtengellyel együtt használják a PE UD ortogonálisan készre préselt szövetek feltekercselésére.
